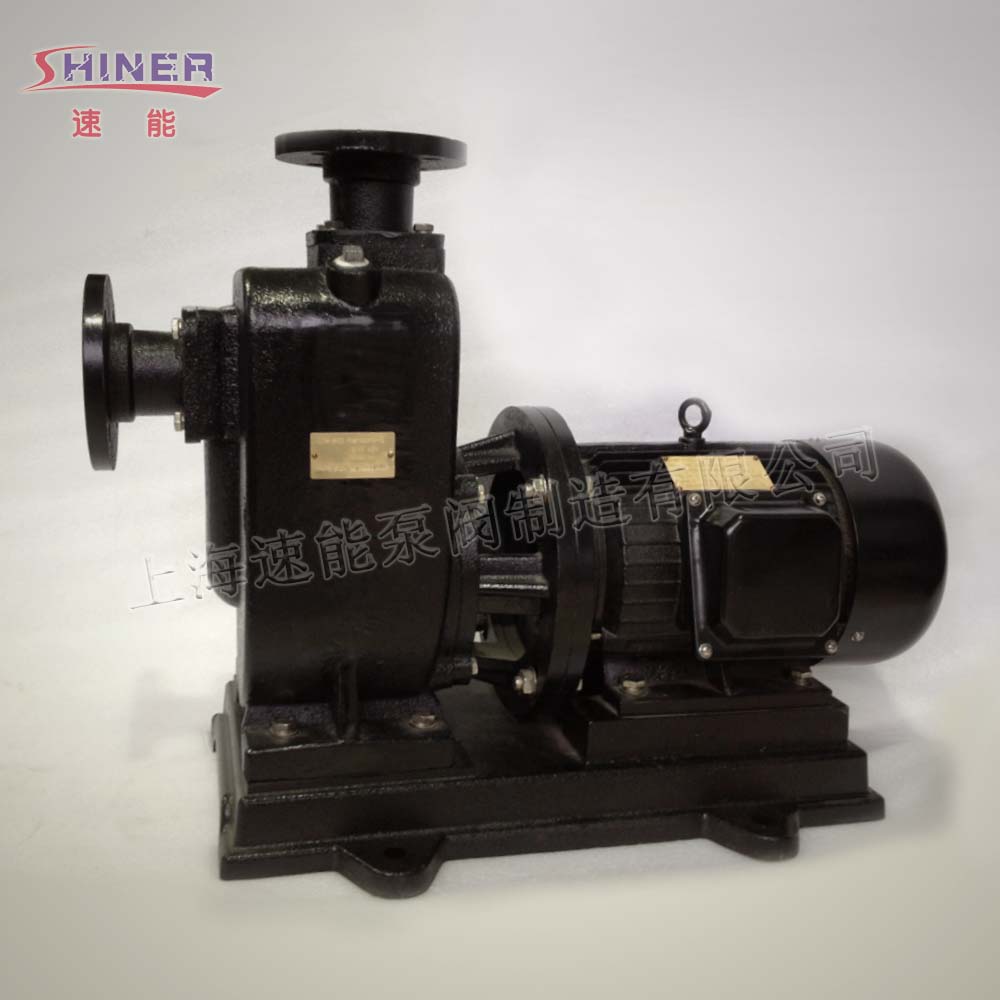

40ZWL15-30直聯式自吸排污泵

40ZWL15-30直聯式自吸排污泵概述：

上海速能生產的40ZWL15-30直聯式自吸排污泵是傳統ZW泵的改進型，沿襲了大流道無堵塞蝸殼式葉輪以及新式水力模型的設計，對于各種污水污物的吸送都有很好的效果。一次灌水終身自吸的性能特點，對于減少人工操作、節約了工作時間都有很大幫助。直聯式設計的ZWL自吸排污泵明顯的縮短了整泵的長度，減輕了整備質量，在各個行業企業都得到大力推廣使用。

40ZWL15-30直聯式自吸排污泵型號意義：

例如：40ZWL15-30

40—吸入口直徑—（毫米）

ZWL—直聯式自吸排污泵

15—額定流量（m3/h）—（立方/每小時）

30—額定揚程—（米）

B—配防爆電機

（配備3KW電機，屬于小型直聯式自吸排污泵）

適用范圍

40ZWL15-30直聯式自吸排污泵適用范圍：

40ZWL15-30直聯式自吸排污泵，體積小、質量相對較輕，而對于吸送污水污物的表現卻十分優異，被廣泛使用于：

1.農田水利、市政排污工程。2.化工、造紙、電業。3.河塘、養殖。4.輕工、紡織等行業。

如采用防爆電機配置，將是抽送易燃易爆液體最理想的雜質泵。

ZWL自吸排污泵型號	進出口徑 mm	流量 m3/h	揚程 m	功率 km	轉速 r/min	效率 %	汽蝕余量 m	自吸高度 m	自吸時間 min/5m	重量 kg
25ZWL8-15	25	8	15	2.2	2900	45	2.0	5.5	3	100
32ZWL5-20	32	5	20	2.2	2900	45	2.5	5.5	3	100
32ZWL10-20	32	10	20	2.2	2900	45	2.5	5.5	3	100
32ZWL9-30	32	9	30	3	2900	48	2.5	5.5	3	120
40ZWL10-20	40/32	10	20	2.2	2900	45	2.5	5.5	3	100
40ZWL20-15	40/32	20	15	2.2	2900	45	2.5	5.5	3	100
40ZWL15-30	40/32	15	30	3	2900	48	2.5	5.5	3	120
50ZWL10-20	50/40	10	20	2.2	2900	45	2.5	5.5	3	100
50ZWL20-12	50/40	20	12	2.2	2900	45	2.5	5.5	3	100
50ZWL20-15	50/40	20	15	2.2	2900	45	2.5	5.5	3	100
50ZWL15-30	50/40	15	30	3	2900	48	2.5	5.5	3	120
50ZWL20-35	50/40	20	35	5.5	2900	48	2.5	5.5	3	150
65ZWL30-18	65/50	30	18	4	1450	45	2.5	5.5	3	200
65ZWL30-18	65/50	30	18	4	2900	45	3.0	5.5	3	165
65ZWL25-30	65/50	25	30	5.5	2900	50	3.0	5.5	3	200
65ZWL25-40	65/50	25	40	7.5	2900	50	3.0	5.5	2	200
65ZWL40-25	65/50	40	25	7.5	1450	50	3.0	5.5	2	330
65ZWL40-25	65/50	40	25	7.5	2900	50	3.0	5.5	2	200
65ZWL65-25	65/50	65	25	11	2900	52	3.0	5.5	2	240
80ZWL40-16	80/65	40	16	4	1450	50	3.0	5.0	3	240
80ZWL40-16	80/65	40	16	4	2900	50	3.0	5.0	3	165
80ZWL40-25	80/65	40	25	7.5	1450	50	3.0	5.5	2	330
80ZWL40-25	80/65	40	25	7.5	2900	50	3.0	5.5	2	200
80ZWL25-40	80/65	25	40	7.5	2900	50	3.0	5.5	2	200
80ZWL65-25	80/65	65	25	11	2900	52	3.0	5.5	2	240
80ZWL80-35	80/65	80	35	15	1450	50	3.0	5.5	2	450
80ZWL80-35	80/65	80	35	15	2900	45	3.0	5.5	3	285
80ZWL50-60	80/65	50	60	22	2900	55	3.0	5.0	3	340
100ZWL100-15	100/80	100	15	7.5	1450	50	4.0	5.5	3	300
100ZWL80-20	100/80	80	20	7.5	1450	53	4.0	5.5	3	300
100ZWL100-20	100/80	100	20	11	1450	53	4.0	5.5	3	340
100ZWL100-30	100/80	100	30	22	1450	53	4.0	5.5	2	530
100ZWL100-30	100/80	100	30	22	2900	53	4.0	5.5	2	410
100ZWL80-45	100/80	80	45	30	2900	58	4.0	5.5	2	480
100ZWL80-60	100/80	80	60	37	2900	58	4.0	5.5	2	550
100ZWL80-80	100/80	80	80	45	2900	58	4.0	5.5	2	600
125ZWL120-20	125/100	120	20	15	1450	55	4.5	5.5	2	500
150ZWL180-14	150/125	180	14	15	1450	60	5.0	5.5	3.5	500
150ZWL180-20	150/125	180	20	22	1450	60	5.0	5.0	3	570
150ZWL200-15	150/125	200	15	22	1450	60	5.0	5.0	3	570
150ZWL200-20	150/125	200	20	22	1450	60	5.0	5.0	3	570
150ZWL200-28	150/125	200	28	30	1450	60	5.0	5.0	3	630
150ZWL180-30	150/125	180	30	37	1450	65	5.0	5.0	3	680
150ZWL180-38	150/125	180	38	55	1450	45	5.0	6.0	3.5	800
150ZWL180-40	150/125	180	40	55	1450	45	5.0	6.0	3.5	800
200ZWL280-14	200/150	280	14	22	1450	65	5.0	5.0	3	700
200ZWL280-20	200/150	280	20	37	1450	65	5.0	5.0	3	780
200ZWL280-28	200/150	280	28	55	1450	55	4.0	5.2	3	940
200ZWL300-18	200/150	300	18	37	1450	55	4.0	5.2	3	780
200ZWL300-25	200/150	300	25	45	1450	51	5.0	5.2	3	948
250ZWL420-20	250/200	420	20	55	1450	61	6.0	4.5	2.5	1150
250ZWL400-22	250/200	400	22	55	1450	61	6.0	4.5	2.5	1150
300ZWL800-14	300/250	800	14	55	1450	65	6.0	4.5	2.5	1400

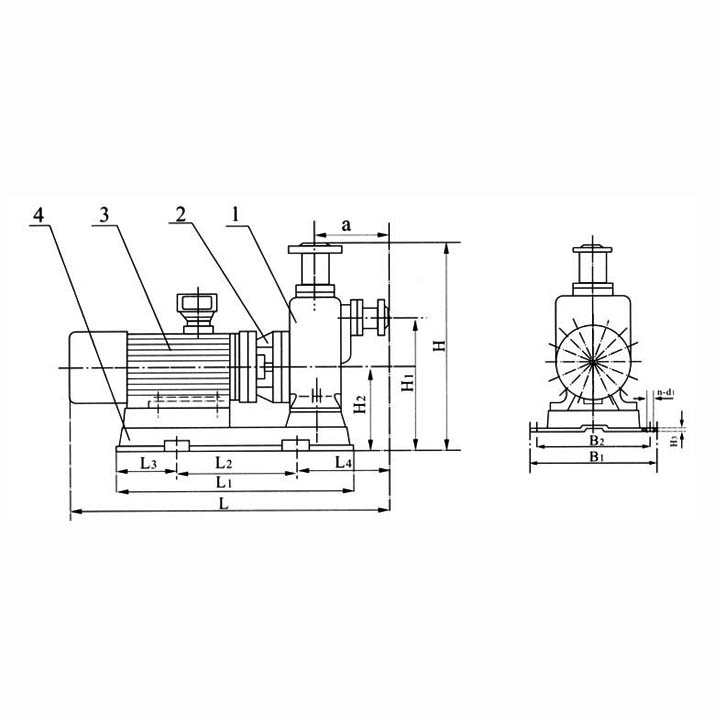

安裝尺寸

型號	外型尺寸		安裝尺寸											減震器規格
型號	L	H	L1	L2	L3	L4	H1	H2	H3	a	B1	B2	n-d1	減震器規格
ZWL25-8-15	570	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL32-10-20	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL32-9-30	660	570	480	280	100	200	360	210	18	215	320	280	4-φ14	JGD1
ZWL40-10-20	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL40-20-15	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL40-15-30	660	570	480	280	100	200	360	210	18	215	320	280	4-φ14	JGD1
ZWL50-10-20	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL50-20-15	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL50-15-30	660	570	480	280	100	200	360	210	18	215	320	280	4-φ14	JGD1
ZWL50-20-35	830	750	570	340	115	260	480	260	20	300	380	340	4-φ14	JGD2
ZWL50-20-40	830	750	570	340	115	260	480	260	20	300	380	340	4-φ14	JGD2
ZWL65-30-18	750	670	530	300	115	260	420	225	20	270	340	300	4-φ14	JGD2
ZWL65-25-30	810	670	570	340	115	260	420	225	20	270	380	340	4-φ14	JGD2
ZWL65-25-40	830	750	570	340	115	260	480	260	20	300	380	340	4-φ14	JGD2
Z1WL6540-25	810	670	570	340	115	260	420	225	20	270	380	340	4-φ14	JGD2
ZWL65-65-25	950	750	580	400	140	300	480	260	25	300	450	400	4-φ18	JGD3
ZWL80-40-16	750	670	530	300	115	260	420	225	20	270	340	300	4-φ14	JGD2
ZWL8040-25	810	670	570	340	115	260	420	225	20	270	380	340	4-φ14	JGD2
ZWL80-25-40	830	750	570	340	115	260	480	260	25	300	380	340	4-φ14	JGD2
ZWL80-65-25	950	750	680	400	140	300	480	260	25	300	450	400	4-φ18	JGD3
ZWL80-80-35	950	750	680	400	140	300	480	260	25	300	450	400	4-φ18	JGD3
ZWL80-50-60	1120	960	750	500	125	320	620	360	25	320	400	350	4-φ22	JGD4
ZWL100-100-15	930	920	650	400	125	320	580	320	25	320	450	400	4-φ18	JGD3
ZWL100-80-20	930	920	650	400	125	320	580	320	25	320	450	400	4-φ18	JGD3
ZWL100-100-20	1050	920	700	450	125	320	580	320	25	320	400	350	4-φ18	JGD3
ZWL100-100-30	1120	960	750	500	125	320	620	360	25	320	400	350	4-φ22	JGD4
ZWL100-80-45	1250	960	850	600	125	320	620	360	25	320	450	400	4-φ22	JGD4
ZWL100-80-60	1250	960	850	600	125	320	620	360	25	320	450	400	4-φ22	JGD4
ZWL100-80-80	1300	960	880	600	140	330	620	360	25	320	450	400	4-φ22	JGD4
ZWLi25-120-20	1160	1070	780	600	90	330	660	360	25	400	400	350	4-φ22	JGD4
ZWL150-200-15	1160	1070	780	600	90	330	660	360	25	400	400	350	4-φ22	JGD4
ZWL150-200-20	1260	1070	840	600	120	360	660	360	25	400	400	350	4-φ22	JGD4
ZWL150-200-25	1300	1070	900	700	100	340	660	360	25	400	450	400	4-φ22	JGD4
ZWL150-180-30	1300	1070	900	700	100	340	660	360	25	400	450	400	4-φ22	JGD4
ZWL150-180-38	1430	1110	1020	800	110	350	700	390	25	420	550	500	6-φ22	JGD4
ZWL200-280-14	1350	1190	920	700	110	410	760	420	25	620	400	350	4-φ22	JGD4
ZWL200-300-18	1420	1190	980	700	140	440	760	420	25	620	450	400	4-φ22	JGD4
ZWL200-280-28	1550	1190	1080	800	140	440	760	420	25	620	550	500	6-φ22	JGD4
ZWL250-420-20	1850	1460	1280	j000	140	540	910	460	25	920	550	500	6-φ22	JGD4
ZWL300-800-14	1850	1460	1280	1000	140	540	910	460	25	920	550	500	6-φ22	JGD4

結構特點

40ZWL15-30直聯式自吸排污泵特點：

1.相對于空間條件不是很富裕的工況，更適合采用40ZWL15-30直聯式自吸排污泵，因為更節省安裝空間。

2.經典的大流道葉輪配以合理的蝸室設計，使得ZWL自吸泵過污能力非常好。

3.對比于ZW型，其價格方面的優勢也是其本身特點之一。

4.自吸泵的特點之一，一次灌水終身自吸將會幫助操作者節省勞作力度。

40ZWL15-30直聯式自吸排污泵注意事項：

1、環境濕度 50℃，介質溫度 80℃特要求可達 200℃。

2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。

3、介質重度不超過1240千克／m3。

4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。

5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

1電動機：直接與水泵聯接傳送動力，沒有聯軸器設計。

2泵軸：就是電機加長軸，直連泵葉輪，同心度好運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了泵軸的表面硬度以及耐磨性。

3擋水圈：杜絕因密封漏水而使電機進水燒毀。

4機械密封：采用不銹鋼彈簧、碳化硅、碳化鎢、氟橡膠等材料制成。耐磨、運行壽命長、不滲漏、對軸無磨損、不積水垢、保證長期穩定使用。

5泵蓋：連接泵體和電機。

6泵體：優秀水力模型設計而成的壓出室和吸人室及氣液分離室，既美觀又高效。

7葉輪：采用先進的水力模型設計而成，具有高效率的特點，分開式和無堵塞形式等。

8密封環：泵體和水泵葉輪接合處起密封作用。

9底蓋板：泵體沉積污垢時，可打開底蓋板清除。

10放水栓：當泵準備長期擱置時，打開放水栓放掉儲液。

11底盤：使泵穩固安裝，可配置隔振器。

12出口接管：連接出水管道

13加水閥：打開加水閥門，為儲液腔加滿儲液。

14止回閥片：阻止管道里的液體回流。

15進口接管：連接進口管道。
